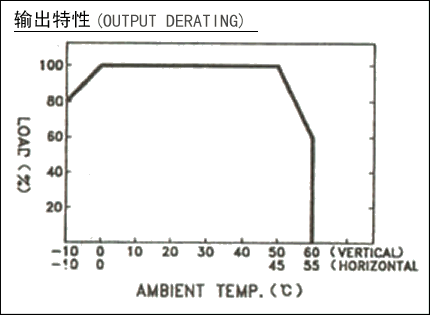

电路框图 输出特性
静态特性 外形尺寸 |
- 低价格、高可靠
- 105℃输出电容器
- 全球适用AC输入电压
- 效率高、工作温度低
- 软启动电流、有效降低AC输入冲击
- 有短路�；�、过载�；�
- 体积小、重量轻
- 100%满负荷烧机测试
- 内装EMI滤波器、纹波极小
|
型号
性能 |
S-25-5 |
S-25-12 |
S-25-15 |
S-25-24 |
| 直流输出电压 |
5V |
7.5V |
12V |
24V |
| 输出电压容差(注2) |
±2% |
±1% |
±1% |
±1% |
| 额定输出电流 |
5A |
18A |
12A |
6A |
| 输出电流范围 |
0-5A |
0-2.1A |
0-1.7A |
0-1.1A |
| 纹波及噪音(注3) |
50mVp-p |
100mVp-p |
100mVp-p |
100mVp-p |
| 进线稳定度(注4) |
±0.5% |
±0.5% |
±0.3% |
±0.2% |
| 负载稳定度(注5) |
±1% |
±0.5% |
±0.3% |
±0.2% |
| 直流输出功率 |
25W |
25.2W |
25.5W |
26.4W |
| 效率 |
72%/115VAC |
76%/115VAC |
77%/115VAC |
80%/115VAC |
| 直流电压可调范围 |
+10,-5% |
±10% |
±10% |
±10% |
| 输入电压范围 |
85～264VAC/47～63VAC;120～370VDC |
| 输入电流 |
0.6A/115V 0.35A/230V |
| 冲击电流 |
冷启动电流 15A/115V 30A/230V |
| 漏电流 |
<0.75mA/240VAC |
| 过载�；� |
105%～150% 类型：PULSING HICCUP SHUTDOWN 复位：自动恢复 |
| 过电压�；� |
115%～135% |
| 高温�；� |
…… |
| 温度系数 |
±0.03%℃(0～50℃) |
| 启动、上升、保持时间 |
800ms,50ms,20ms/115VAC 300ms,50ms,80ms/230VAC |
| 抗震性 |
10～500Hz,2G 10min./1周期,时长60分,各轴 |
| 耐压性 |
输入输出间：3KVAC，输入外壳：1.5KVAC，输出外壳：0.5KVAC |
| 隔离电阻 |
输入输出间，输入与外壳，输出与外壳：0500VAC/100M Ohms |
| 工作温度、湿度 |
-10℃～+60℃，20%～90%RH |
| 存储温度、温度 |
-20℃～+85℃,10%～95RH |
| 外形尺寸 |
99*97*35mm |
| 重量 |
0.37Kgs |
| 安全标准 |
满足UL1012,TUV EN60950 |
| EMC标准 |
符合IEC801-2,3,4,IEC555-2 |
注：1、以上参数测试条件为：230VAC输入，额定负载，25℃ 70% RH.湿度。
2、容差：包括设定容差，线路稳定度，负载稳定度(注5)。
3、纹波测试：20MHz 用A12"双绞线，中断用0.1uF&47uF电容器短路。
4、进线电压稳定度测试：满负载时进线最低电压到最高电压。
5、负载稳定度测试：负载从0%到100%。
6、C6必须拆除 |
|
|
|
|
